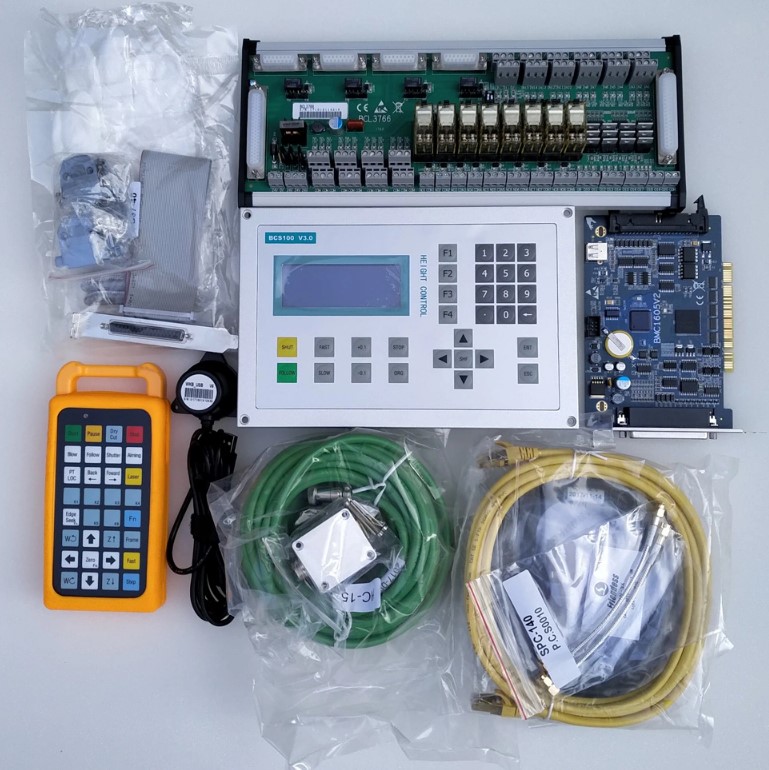

Model:FSCUT2000
Control card:BMC1604V2
I/O terminal board:BCL3766
Motor control signal:
X/Y1/Y2/W axes pulse output, maximum frequency 3MHz
X/Y1/Y2 axes port receive encoder feedback, highest sampling frequency 10MHz
W axis port can be assigned as rotary axis or autofocus unit
Dedicated inputs:
8 limit inputs:Positive and negative limit for X/Y1/Y2/W axes
4 origin inputs:X / Y1 / Y2 / W axes origin signal inputs:
General inputs:15 inputs:The default is active-low, supports NO and NC mode.IN3~IN15 can switch between active low and active high
Software:CypCut Laser Cutting Control Software
Interface type:32-bit PCI bus, 33MHz
Power supply:24V DC/2A
Work environment:temperature:0-55ºC
Humidity:5%-95% (no condensation)
Dedicated outputs:2 DA outputs: 0~10V,50mA
1 PWM output:5V/24V for option, precision of 50KHz (0.1%)
General outputs:
8:Relay output, load capacity 250V AC/5A, 30V DC/5A
12 outputs:Thyristor output, load capacity DC 24V/500mA
Application
Applicable to 1000W ~ 2000W medium power fiber laser cutting machine, widely used in fabricating industries of metal workpiece,kitchen utensils, lamps, cabinets and more.
